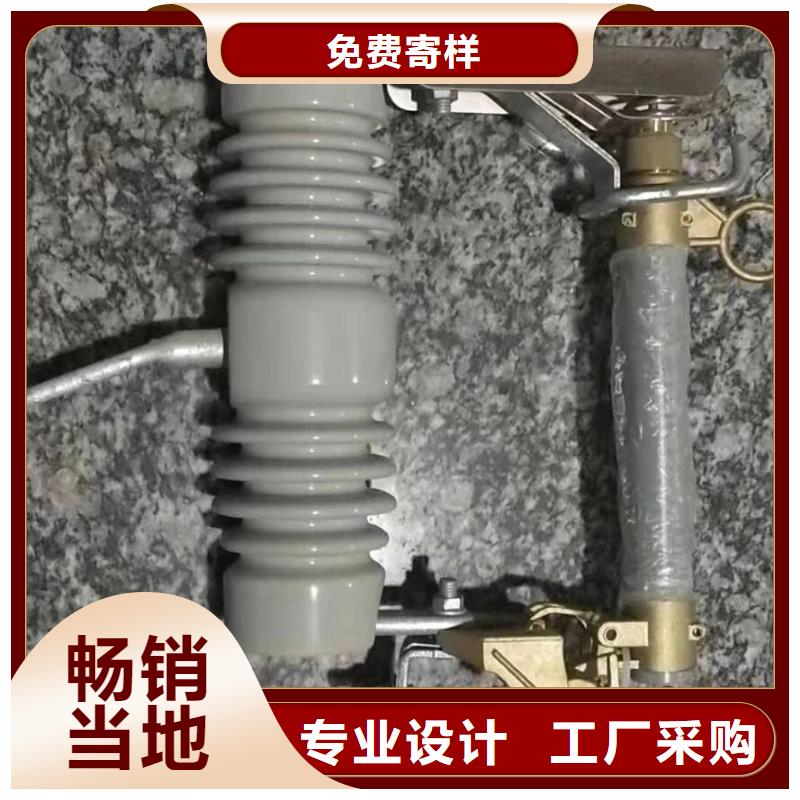

跌落式熔断器是10kV配电线路分支线和配电变压器常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于10kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。跌落式熔断器安装在10kV配电线路分支线上，可缩小停电范围，因其有一个高压跌落式熔断器高压跌落式熔断器明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个作业环境，增加了检修人员的感。安装在配电变压器上，可以作为配电变压器的主保护，所以，在10kV配电线路和配电变压器中得到了普及。户外跌落式熔断器适用于交流50HZ，额定电压10KV的电力系统中，作输配电线路和电力变压器的过载和短路保护以及分、合额定负荷电流之用。广泛使用的户外跌落式熔断器的型号有RW7型、RW11型和RW12型三种。熔丝管两端的动触头依靠熔丝(熔体)系紧，将上动触头推入"鸭嘴"凸出

(4)操作熔管是一项频繁的项目，注意不到便会造成触头烧伤引起接触不良，使触头过热，弹簧退火，促使触头接触更为不良，形成恶性循环。所以，拉、合熔管时要用力适度，合好后，要仔细检查鸭嘴舌头能紧紧扣住舌头长度三分之二以上，可用拉闸杆钩住上鸭嘴向下压几下，再轻轻试拉，检查是否合好。 跌落式熔断器的运行维护管理(1)为使熔断器能更可靠、的运行，除按规程要求严格地选择正规厂家生产的合格产品及配件(包括熔件等)外，在运行维护管理中应特别注意以下事项：①熔断器具额定电流与熔体及负荷电流值是否匹配合适，若配合不当必须进行调整。 　　合闸时未能到位或未合牢靠，熔断器上静触头压力不足，极易造成触头烧伤或者熔管自行跌落。②熔断器的每次操作须仔细认真，不可粗心大意，特别是合闸操作，必须使动、静触头接触良好。③熔管内必须使用标准熔体，禁止用铜丝铝丝代替熔体，更不准用铜丝、铝丝及铁丝将触头绑扎住使用。 　　④对新安装或更换的熔断器，要严格验收工序，必须满足规程质量要求，熔管安装角度达到25°左右的倾下角。⑤熔体熔断后应更换新的同规格熔体，不可将熔断后的熔体联结起来再装入熔管继续使用。⑥应定期对熔断器进行巡视，每月不少于一次夜间巡视，查看有无放电火花和接触不良现象，有放电，会伴有嘶嘶的响声，要尽早安排处理。 　　(2)在春检停电检修时应对熔断器做如下内容的检查：①静、动触头接触是否吻合，紧密完好，有否烧伤痕迹。②熔断器转动部位是否灵活，有否锈蚀、转动不灵等异常，零部件是否损坏、弹簧有否锈蚀。③熔体本身有否受到损伤，经长期通电后有无发热伸长过多变得松弛无力。 　④熔管经多次动作管内产气用消弧管是否烧伤及日晒雨淋后是否损伤变形、长度是否缩短。⑤清扫绝缘子并检查有无损伤、裂纹或放电痕迹，拆开上、下引线后，用2500V摇表测试绝缘电阻应大于300MΩ。⑥检查熔断器上下连接引线有无松动、放电、过热现象。

概述：跌落式熔断器是配电线路分支线和配电变压器常见的一种短路保护开关。它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。安装在配电线路分支上，可缩小停电范围。 　　因其有一个明显的断开点，具有了隔离开关的功能，给检修线路和设备创造了一个作业环境，增加了检修人员的性。带拉负荷的跌落式熔断器，还配有弹性辅助触头和灭弧罩，用以分合额定负荷电流。用途及执行标准：本产品使用于10～35kV配电线路分支线和配电变压器一次侧，用于过载和短路保护，分合额定负荷电流。 　　本产品型号按JB/T《交流高压熔断器型号编制办法》的规定进行编制，产品参数按GB15166.3-1994《交流高压熔断器喷射式熔断器》标准执行。对该标准中未明确定义的重要参数及配置方式，按JB/DQ《10-35kV户外交流高压跌落式熔断器暂行技术条件》的要求修正执行。
