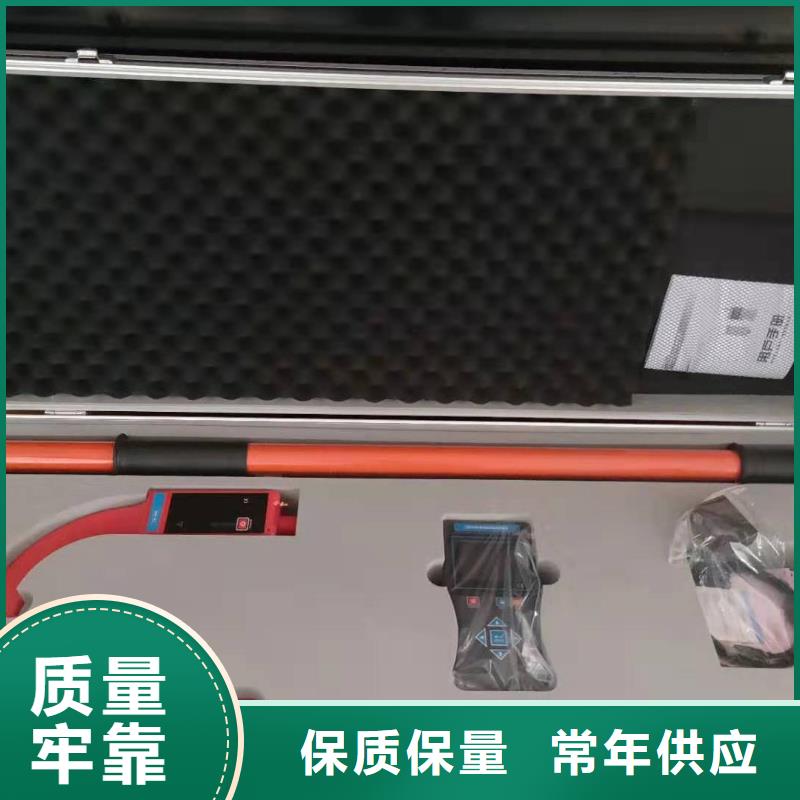

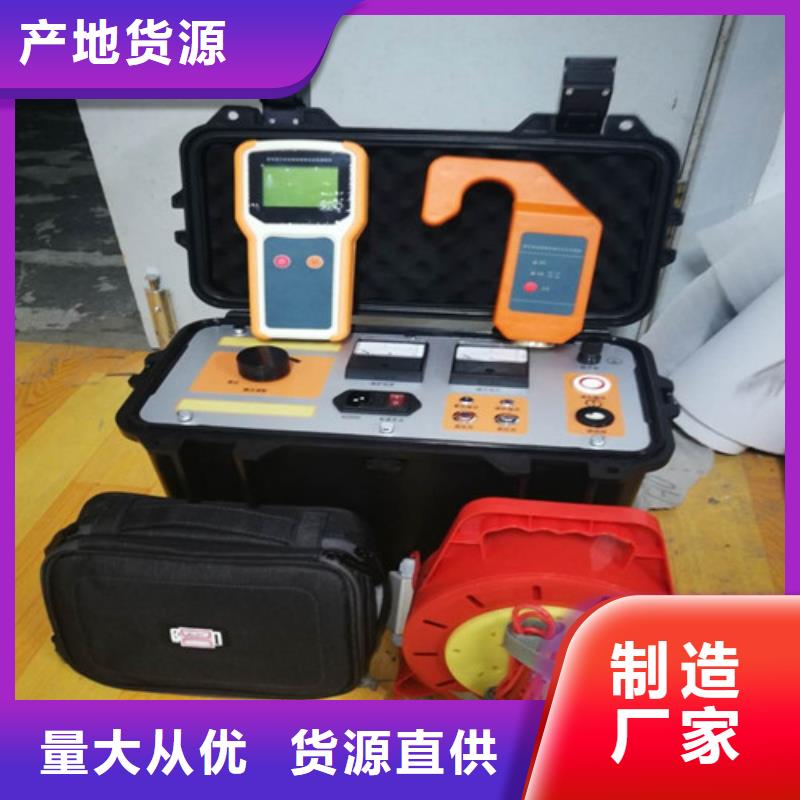

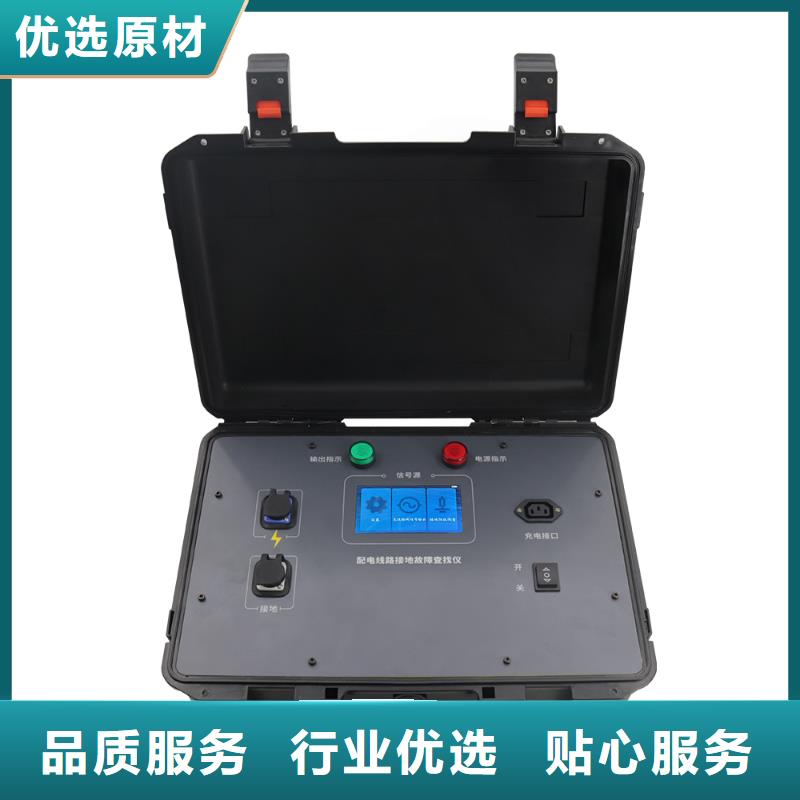

架空线路故障测试仪在兼顾可靠性、便捷性的基础上，有力的保证了对故障点快速准确的定位。从根本上改变了配网接地故障定位的作业方法，使停电查线更为准确、快捷、方便、轻松，具有传统方法无法比拟的优势。2工作原理当线路发生接地故障时，在停电状态下，信号发生装置向故障线路发送一个具有一定功率的直流脉冲信号使故障重现，根据基尔霍夫定律，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。那么从线路始端到故障点的路径上采用二分法的方式，在故障区域就能够测量到与注入信号近似等值或是小于该值的信号，而非故障区域（包括非故障分支和故障点后）故障的电流消失。逐级缩小接地区间范围，直到找到故障点。示意图如下:图1 系统示意图3主要功能与特点3.1充分注重用户的使用体验：体积小、重量轻、操作简单、定位快速准确、长时间工作稳定的特点，方便野外作业。3.2适用于小电流接地系统配电网,能够检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地等多种故障。3.3超低频高压直流信号、独有的高速采样技术以及先进算法有效的避免了系统分布电容影响，数据采样更加。3.4故障电阻的检测范围宽，能够有效检测高阻接地等隐性故障：?本仪器能够检测线路上由于瓷瓶开裂、污物、潮湿等原因高阻状态下的接地，此状态的检测可有效的防止隐性接地故障的发生。

架空线路故障测试仪 测试装置显示界面及测试项目操作菜单11.1 装置通电开机后初始化显示界面及优盘操作界面通电后装置显示界面 按[U盘]热键后优盘操作图（8）图（7）对应操作说明：1）连续按压[变深]或[变浅]键用于步进调整显示屏幕黑白对比度。2）按[背光]键开启或关闭屏幕背光灯。按[U盘]键，即可进入优盘升级或导出传出数据等相关操作菜单。4）按[升级]键，对仪器程序通过计算机进行调试或作软件升级时使用。5）按[时间] 键，可对仪器的屏幕上显示的时间进行调整，根据光标所指位置通过相应的数字键进行调整设置。6）按[启动] 键，即进入“测试系统接地完好性检测”菜单。图（8）对应操作说明：按[U盘]热键进入显示菜单后，插入优盘后根据光标指示位（反黑）进行对应操作，按照对应功能热键参考提示说明进行相应操作。1）使用U盘升级装置主机程序，连续按[F2]键4次，功能热键弹出升级热键，在按压[优盘初始]读取优盘容量信息，显示U盘容量大小，读出内存容量无误后，根据提示即可使用优盘进行操作。2）按[线路数据]键可将仪器内存储的线路参数数据导入到优盘中。3）按[优盘退出]键返回开机界面。11.2 装置试验接地完好性检测及线路信息设置菜单界面测试系统接地完好性检测界面图路信息参数设置菜单界面图（10）在开机界面按[启动]键首先进入到“测试系统接地完好性检测”菜单，根据光标指示位（反黑）操作，建议在线路参数测试接线前先进行该功能操作，避免由于试验接地不良导致测试误差。

架空线路故障测试仪 测试线路工频参数步骤及工作顺序测试装置的测试接线和拆线操作请按照下述步骤进行：1）将被测试线路的引下线可靠接地；2）将测试装置试验接地和外壳接地可靠接入大地；3）将测试装置的对应接线端子与被测试线路的引下测试线对应连接；4）开始测试前先打开线路首端外部接地，再根据试验内容要求，通知线路末端分别接地或悬空进行相应参数测试；5）所有测试完成后，将线路首端通过接地刀闸或人工接地线可靠接地；6）拆除装置测试线，后拆除装置试验接地和外壳接地；7）恢复线路测试前的状态；8）结束试验工作手续并汇报相关上级；9）完成测试报告。注意：架空线路双回线路间的零序互感及耦合电容的测试，在同塔并架或平行段长度大于其中任一条线路总长度的20％以上时，应进行测试。纯电缆线路的主芯线与内外护套的互感测试，因电缆敷设长度缘故对于外护套未进行完全换位且一端接入过压保护器的电缆线路，建议在装有过压保护器侧进行互感测试，完全换位的不必进行。并且对纯电缆线路的正序、零序阻抗测试时，因集肤效应和趋表效应影响，建议所施加的试验电流不小于20A为宜。纯电缆线路的正序电容等同于零序电容。7 输电线路工频参数测试报告的内容及要求7.1 线路（属性）原始资料: 线路产权所属单位、线路名称、线路总长度、导线型号与分裂根数、三相排列方式、相间平均距离、地线及耦合地线排列接地方式；输电线路若为电缆线路则应有外屏蔽及铠装的接地方式，当保护有要求时应对电缆外护层按照线路参数测试方法要求测试相关参数。7.2 线路测试内容：各相静电感应电压、电磁感应电压、接地电流、绝缘电阻直流电阻、工频阻抗及电容等参数测试结果；7.3 测试时的气象及温度、测试日期、时间、测试仪器、试验人员、审核人员、批准人员、试验结论。
