想一睹直流系统接地故障定位仪产品的真实风采吗?我们的现场实拍视频将带您亲临现场,带你感受直流系统接地故障定位仪产品的独特之处!
产品参数
产品价格666/台
发货期限1
供货总量1000
运费说明含运费
小起订1
质量等级0.05
是否厂家
产品材质
产品品牌青岛天正华意电气
产品规格158
发货城市青岛
产品产地青岛
加工定制
产品型号TH
可售卖地全国
产品重量6
质保时间三年
外形尺寸158
适用领域电力电气
质量认证9000
产品功率6
工作温度45
范围总部设立于【],服务网络覆盖江西省 吉安市 南昌市、景德镇市、九江市、赣州市、萍乡市、新余市、上饶市、抚州市、宜春市 吉州区、青原区、吉水县、峡江县、新干县、永丰县、泰和县、遂州县、万安县、安福县、永新县、井冈山市等区域。
的专业供应商,天正华意电气设备(吉安市分公司)tianzh3611满足您的一切需求!产品价格合理、质量可靠、发货迅速、可按需定制-产品新闻欢迎新老客户来电咨询选购,联系人:杨经理-【18762195566】,地址:[平度市平安路2号]

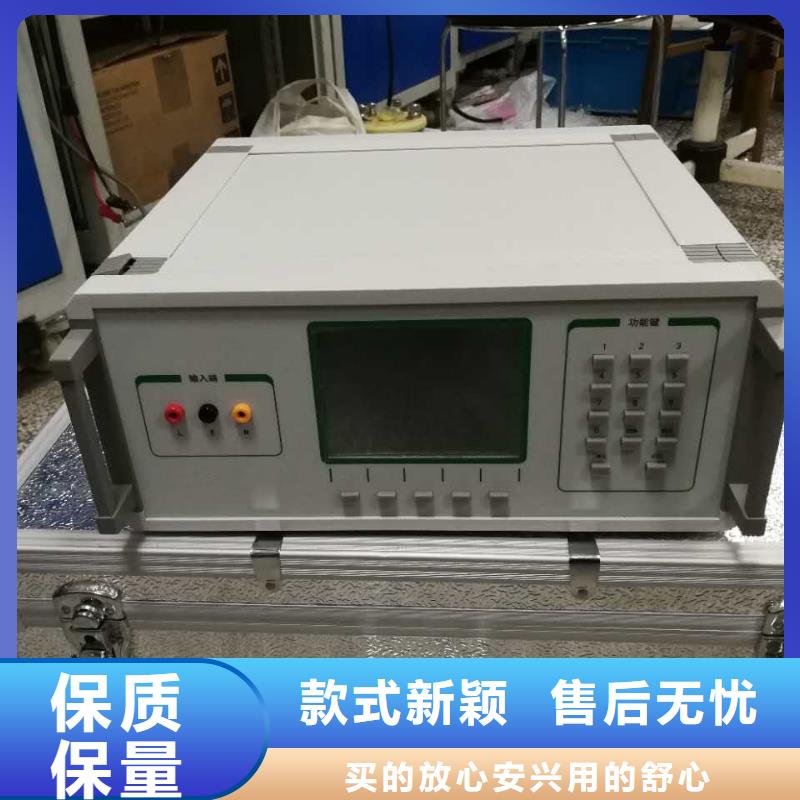

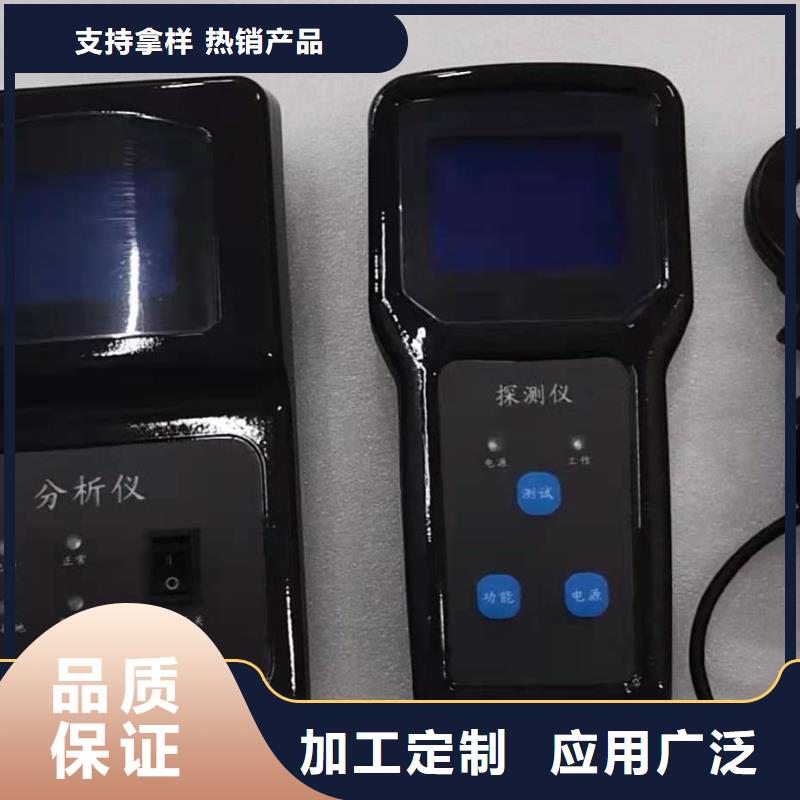

直流系统接地故障定位仪使用方法1.设备外观及各功能键说明分析仪外观示意图探测仪外观示意图2. 操作方法(1 )分析仪接入直流系统关闭分析仪电源开关,将随设备配置的电源线一端插入分析仪,另一端按颜色分别接入直流系统的正极,负极与地线。棕:正极;蓝:负极;黄/绿:地确定接线无误之后开启电源开关,进入分析仪的主界面,如下图示:分析仪主界面开启电源开关后,分析仪电源指示灯亮,并自动识别系统电压等级,判断系统是否存在交流窜电故障,计算系统绝缘阻抗,并显示在LCD上,如果系统绝缘正常,正常指示灯亮,如果检测出系统正对地或负对地绝缘异常,则正接地或负接地告警指示灯亮。(2)探测仪自检将4节5号电池按标示放入探测仪电池仓中,开启电源开关,进入探测仪主界面,如下图示:探测仪主界面当分析仪检测到系统有绝缘故障时,将探测仪采集器钳住分析仪的地线,用功能键将检测功能选择为故障探测功能,按下测试键进行检测,如果出现“通信测试…请稍候”的提示界面,请将探测仪靠近分析仪,检测开始后,探测仪将会出现接地检测波形图,检测过程图示如下:探测仪自检接地检测波形图图中向下箭头为信号同步辅助箭头,其出现在波形由高向低的转折处;探测仪检测时,会显示两个周期的信号波形图,实测波形图可能与上述图形有所差别,只要正确显示了两个周期的波形图则可判定设备自检正常。接地点方向指示箭头可以反映故障点相对测试点的方向,具体判断方法见后面关于“利用‘接地点方向’检测环路接地”的介绍。
直流系统接地故障定位仪 检测时,应使信号发生器始终接在直流支路的电源端,而故障检测器和钳表始终在直流支路的负荷端进行检测。6.2 高检测效率,钳表钳一扎回路出线:在直流配电屏的屏面上的各个保险的出口线(捆成一扎)上,如果检测结果为“非接地”说明该扎直流电源的回路均无接地故障。如果该扎线检测结果有“接地”,再分别钳各个回路,检测方法同上。假设检测出第N馈线支路有故障后,欲进一步寻找馈线支路以下的各个分支路时,可继续按照上述步骤,用钳表对各个分支路进行检测。6.3 故障进一步定位:检测出接地支路后,对具体接地故障点进行定位检测。用户在检测时,可以采取二分法进行故障区域的检测定位。在每次检测后,故障区域均按二分取点方式进行下一次的检测定位,以便迅速地检测出具体的接地故障点;假设在A处检测时有接地状况,在B处检测时没有接地状况,就可以判断接地故障点在A-B之间。同时可根据馈线电缆走向和设备连接情况,对故障支路的各个馈线入口分别进行检测,找出故障支路,进一步将故障定位。6.4 利用“绝缘量化指数”检测多点接地:系统有多个接地故障,或者正、负直流母线均有接地故障,在各回路的检测中,装置会自动探测出接地故障较严重的支路,然后检测出接地故障点。检测中分析检测结果,接地故障较严重的(正或负)接地故障。也可利用“绝缘程度条”和参考“绝缘程度百分比”的量化指数,比较测试结果的微小差异。该故障排除后再进行其他支路的检测,并将接地故障点逐一检测排除。

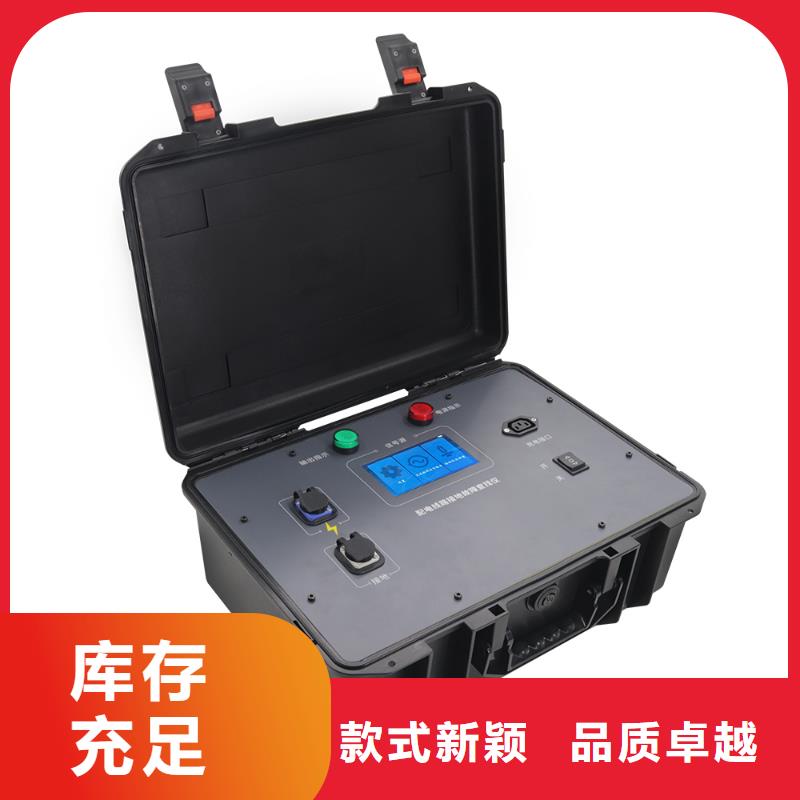

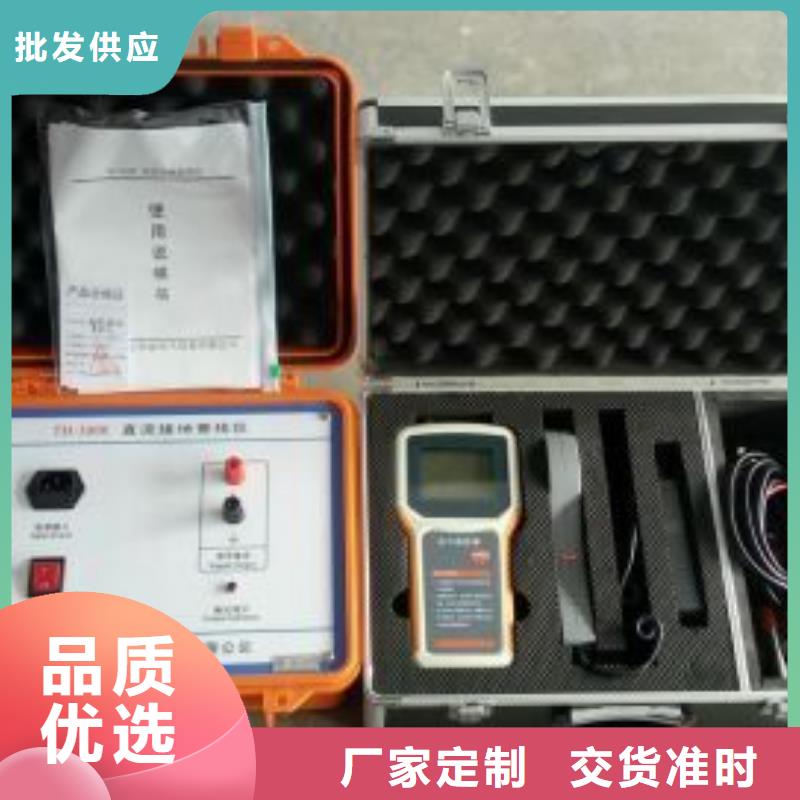

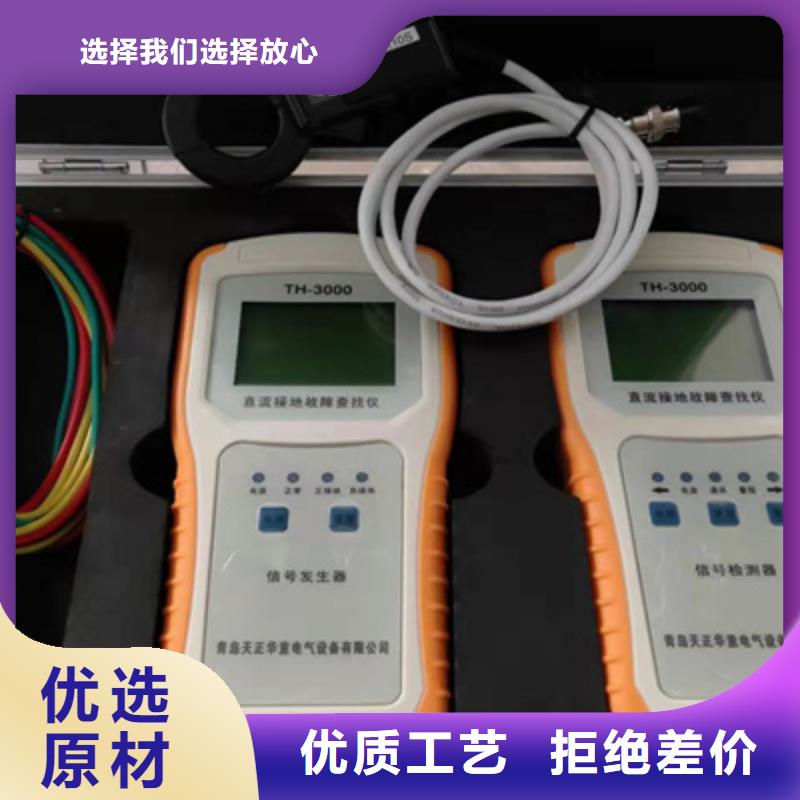

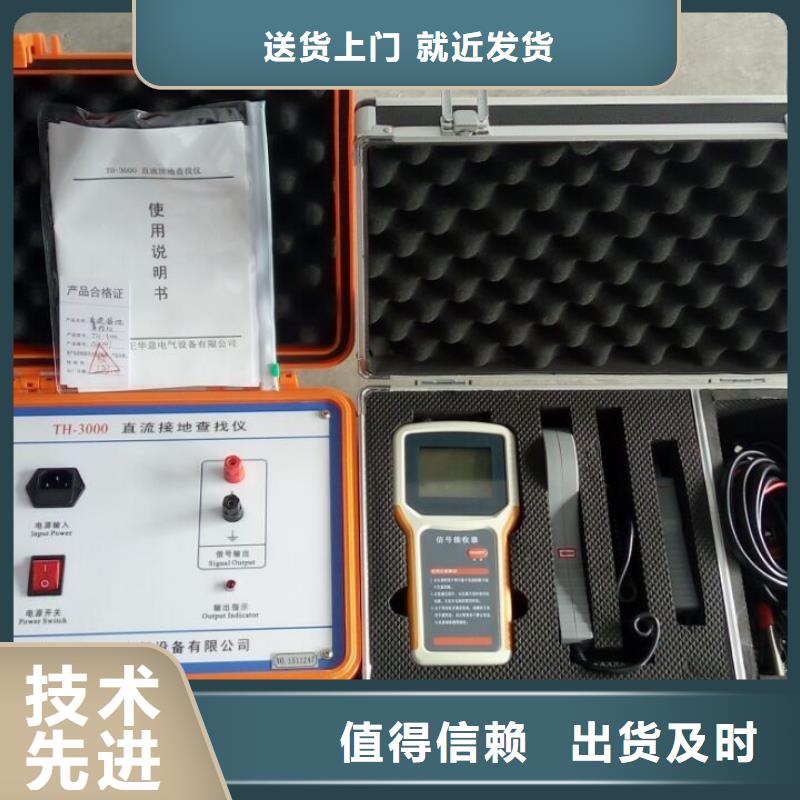

直流系统接地故障定位仪本信号发生器不采用传统的LC或RC的振荡电路,而采用全新的数字技术,因而具有信号稳定的特点。该信号发生器由单片机、A/D转换电路、信号放大滤波电路、功率放大及隔直电路、输出反馈及保护等部分组成,其实现原理图如下:信号发生器原理图信号接收器原理图三、技术指标1、信号发生器?输出信号频率:2.5Hz?信号空载输出电压:±20V±5%?信号电压幅值误差:<5%?信号短路输出电流:≤80mA?输出口抗冲击能力:400V直流冲击?电源电压:AC220V±10%?电压频率:50Hz±5%?输入保险:200mA?功率:3W?体积:300mm×270mm×200mm2、信号接收器?信号电流检测灵敏度:0.5mA?信号发生器阻抗:40K?输出电流:2.5毫安?接收器显示:数字0-19?体积:210mm×100mm×32mm?A钳口尺寸:Φ50mm?B钳口尺寸:Φ7mm×9mm3、整机?检测接地电阻:300KΩ?检测电容:20μF?接地电阻测量精度:0-4.5KΩ 误差≤0.5KΩ?接地电容检测范围:3-60uF?接地电容测量精度:3-10uF 误差≤1uF四、仪器结构1、整机构成①信号发生器 ②信号接收器 ③A钳(大钳)④B钳(小钳) ⑤信号输出线 ⑥电源线2、信号发生器(见图1)图1 信号发生器面板图示意图【电源输入】:信号发生器工作时需要外接AC220V电源,该电源插座下部方框内有一保险丝(2A)。【电源开关】:开机时将开关标有“I”的一端按下,关机时将另一端标有“O”的一端按下。【输出指示】:打开电源后信号发生器即开始输出信号,信号输出正常时,输出指示灯会闪烁,表示有正常低频电压输出。【信号输出】:信号输出口。
